Technologia – szczegóły

Dostawca technologii

Korzystamy z technologii dostarczanych przez MiTek Industries: jest to międzynarodowa grupa przedsiębiorstw. Firma powstała w połowie ubiegłego wieku i jest światowym liderem w zakresie prefabrykacji konstrukcji z litego drewna łączonych płytkami kolczastymi. MiTek sam nie wykonuje tego typu konstrukcji lecz jest dostawcą stosowanej przy ich projektowaniu i wytwarzaniu technologii. Tworzy ją zintegrowany system, którego głównymi składnikami są:

  • łączniki do drewna (płytki kolczaste i okucia ciesielskie),
  • specjalistyczne oprogramowanie,
  • maszyny (przede wszystkim piły oraz prasy).

MiTek dostarcza producentom prefabrykowanych konstrukcji specjalistyczne oprogramowanie – program RoofCon/TrussCon. Jest on bardzo zaawansowanym programem obliczeniowym, który pozwala na:

  • Wygenerowanie kształtu i rozwiązań konstrukcyjnych dachu.
  • Zaprojektowanie i dokonanie analizy wytrzymałościowej odpowiednich elementów konstrukcyjnych (wiązarów, belek).
  • Stworzenie dokumentacji techniczno-obliczeniowej.
  • Stworzenie bardzo dokładnej dokumentacji warsztatowej.
  • Całkowitą i dokładną wycenę kosztów wytworzenia konstrukcji.

W przeciwieństwie do zdecydowanej większości programów podobnego charakteru, RoofCon został stworzony z myślą o produkcji konstrukcji. Zakłady wiązarów mają potrzeby, których nie rozwiązuje oprogramowanie  zrobione z myślą o biurach projektowych. Wśród najważniejszych cech wyróżniających warto wymienić:

  • Generowanie dokładnej dokumentacji warsztatowej – „instrukcji” wykonania elementów w wytwórni – docięcia desek, wprasowania łączników. „Lista cięć” może być przesyłana modemem do komputera piły. Podobnie pliki sterujące do pras. Automatyczne tworzenie dokumentacji produkcyjnej przez program konstrukcyjny eliminuje koszty jej przygotowania, usuwa ryzyko ludzkiej pomyłki w tej fazie oraz wpływa na jakość końcowego produktu.
  • Dzielenie wiązarów do transportu na plac budowy.
  • Tworzenie zestawień materiałowych.
  • Możliwość dokonywania szybkich wycen.
  • Optymalizacja kosztowa konstrukcji dachowej.



Łącznik drewna

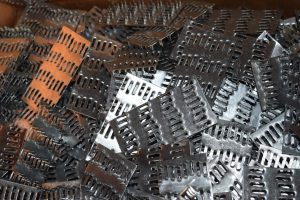

Płytka kolczasta jest nowoczesnym elementem łączenia konstrukcji drewnianych. Jest to blacha stalowa (ocynkowana lub nierdzewna) z wytłoczonymi z, jednej strony kolcami. Po wciśnięciu płytki, za pomocą pras o dużym nacisku (od 18 do 50 ton) w drewniane elementy konstrukcji, łączy je ona na trwale.

Podstawową zaletą kolczastych płytek łącznikowych jest ich zdolność łączenia elementów tarcicy w jedną płaszczyznę, gwarantując przy tym dużą siłę połączeń o niezmiennej i przewidywalnej wytrzymałości. W przeciwieństwie do stali, betonu i tworzyw sztucznych, łączenie elementów tarcicy w celu uzyskania ekonomicznych połączeń o dużej sile zawsze było problemem. Tarcica jako materiał konstrukcyjny ma znakomitą relację wytrzymałości do wagi. Jest łatwa do stosowania na placu budowy. Jednakże konstrukcje z tarcicy często nie mogły osiągnąć pełni możliwości jaki daje materiał z powodu relatywnie słabych połączeń.

Płytka kolczasta o wymiarach 18cm x 19 cm zastępuje nakładkę drewnianą o rozmiarach 22cm x 80cm w którą należy wbić 50 gwoździ (po każdej stronie).

Drewno

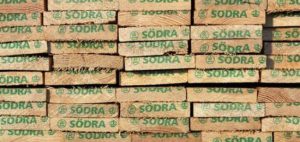

Specyfikacja drewna:

  • Drewno szwedzkie
  • Rodzaj drewna: świerk
  • Czterostronnie strugane i fazowanie
  • Suszone komorowo o poziomie wilgotności 15% +/-3%
  • Produkt certyfikowany:  C24



Produkcja w firmie MT System jest 3 etapowa:

  • Cięcie drewna – W zakładzie prefabrykacji cięcie drewna odbywa się na podstawie wygenerowanej komputerowo precyzyjnej „listy cięć”. Lista cięć specyfikuje każdy element konstrukcji, jego ilość i wymiary z dokładnością 1mm.Elementy drewniane wycinane są za pomocą sterowanej komputerowo piły.

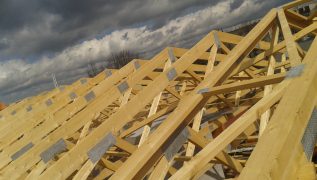

  • Prasowanie wiązarów – Prasowanie wiązarów polega na łączeniu wyciętych elementów drewnianych poprzez wciśnięcie płytek w węzły. Kształt wiązara rozmiar płytki i jej lokalizacja jest ustawiana z najwyższą starannością, aby zapewnić nośność przyjętą do obliczeń, przy obliczaniu konstrukcji w specjalistycznym oprogramowaniu.
  • Transport na budowę – ostatnim etapem przed montażem konstrukcji jest transport gotowej więźby na budowę.



Współpraca

Współpracujemy z pracowniami projektowymi. Już na etapie projektowania biura projektowe korzystają technologii MITEK. Owocem współpracy jest świadomość projektantów jakie są zalety i możliwości drewnianych konstrukcji oferowanych przez firmę MT System przyczynia się to do:

  • Oszczędnego projektowania- rezygnacji z wewnętrznych ścian nośnych, dodatkowych fundamentów, skomplikowanych podciągów żelbetowych lub z drewna klejonego;
  • Szybkości projektowania – brak obszernych obliczeń dodatkowych stropów żelbetowych, podciągów, fundamentów których unikamy wprowadzając technologię wiązarów drewnianych MITEK;
  • Swobodnego projektowania – nieograniczone możliwości kreowania kształtu konstrukcji, brak przeszkód w projektowaniu ciekawych rozwiązań funkcjonalnych wewnątrz budynku dzięki likwidacji ścian nośnych;
  • Uniknięcia zmian w projekcie – zmiana technologii w projekcie zaprojektowanym w innej technologii niż wiązary drewniane wymaga sporządzenia odpowiedniej dokumentacji wiąże się to z kosztami i czasem.



Firma MT System chętnie nawiązuje także współpracę z deweloperami, cieślami, dekarzami dzięki czemu możemy realizować nasze wspólne cele. Państwo jako- wykonawcy, my jako – zakład produkcyjny. Korzyścią takiej współpracy jest:

  • Dodatkowe źródło dochodów,
  • Montaż dużych rozpiętości,
  • Szybki czas montażu,
  • Komfortowy montaż – precyzyjne gotowe elementy wiązarów prefabrykowanych wciągane na dach za pomocą HDS.
  • Brak nieprzyjemnych niespodzianek – komplet wiązarów dostarczanych na budowę wraz ze stężeniami. łącznikami ciesielskimi, kątownikami, gwoździami i szczegółową instrukcją montażu.

Ponadto oferujemy swoją pomoc w poznawaniu technologii, szkolimy ekipy montażowe i wykonawców. Wspieramy się wzajemną wiedzą i doświadczeniem realizując wspólne cele.
